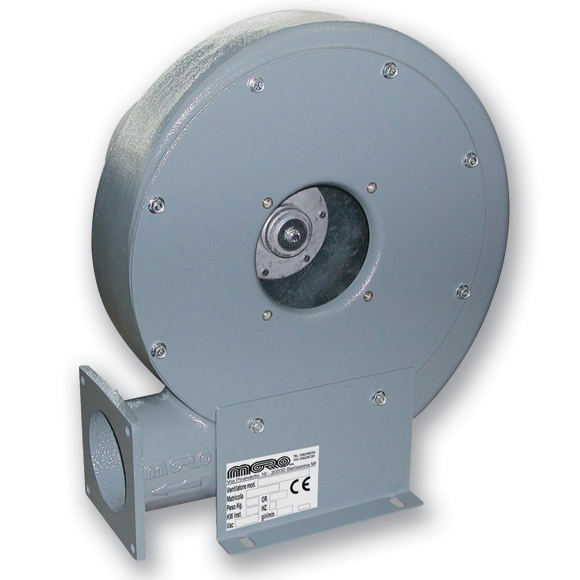

MS • Вентилатори с изнесен двигател до 1 600 m³/h

Описание:

Центробежен вентилатор с изнесен двигател.

Приложение:
- Предназначени са за изсмукване на чист или леко запрашен въздух
- Дебит:­ 45 -­1600 m3/h
- Свободен напор:­ 500 -­3 000 Pa

Конструкция:
- Алуминиев корпус
- Стоманен импелер с обърнати напред лопатки или радиални от карбонова стомана,­динамично и статично­балансиран,­директно куплиран към двигателя
- Асинхронен мотор
- Клас на защита: IP55
- Клас на изолация: F
- Захранване: монофазен 230V­50Hz или трифазен 400V 50Hz

Опции:
- Стандартно изпълнение - работна температура до 80°
- Специално изпълнение (SV) - работна температура до 180°C (цени по запитване)
- Взривозащитено изпълнение, съвместимо с директива ATEX94/9CE (цени по запитване)


­
Мотор­Мощност
[kW]
MS 22 / 220V63 A20,18
MS 25 / 220V71 A20,37
MS 28 / 220V71 B20,55
MS 30 / 220V80 A20,75
MS 35 / 220V90 S21,5
MS 36 / 220V90 S21,5
MS 40 / 220V90 L22,2
MS 22 / 380V63 A20,18
MS 25 / 380V71 A20,37
MS 28 / 380V71 B20,55
MS 30 / 380V80 A20,75
MS 35 / 380V90 S21,5
MS 36 / 380V90 S21,5
MS 40 / 380V90 L22,2

Размери:

­As.BCDEFGHILMNOPQVZKg
­[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]­
MS 22901051352881301883286866108108140170120151442829
MS 2511214016035016423539295831231201552001171474429312
MS 2811214018239518225544711091321301552001311614830317
MS 3011214018239518225544711091321301552001311614832720
MS 351121952264752172925171151051451451802201461865343525
MS 361121402505232303205771201201641622002401411915037228
MS 401121402505232303205771201201641622002401411915037231


­
Работни характеристики:





Забележки:
Pt = общ напор
Ps = разполагаем напор
Pv = абсорбирана мощност
P[W]/P[kW] = мощност на мотора
Qv = дебит
T = 15°C
P = 1 atm

­
