Водни топлообменници "вода

Водни топлообменници "вода - въздух"

Описание:

RWW- двуредови топлообменници, използват се за отопление
RWK- четириредови топлообменници, използват се за охлаждане и отопление

Приложение:
- Използват се във вентилационни и климатични инсталации

Устройство:
- Изработени са от Cu/Alu
- Алуминиевите ламели са на разстояние 2.1, 2.5 и 3.2 mm

Размери:

Типоразмер	LL	LR	LH	HR	Двуредов топлообменник			Четириредов топлообменник
Типоразмер	[mm]	[mm]	[mm]	[mm]	TH [mm]	TR [mm]	D [inch]	TH [mm]	TR [mm]	D [inch]
400/200	400	460	203.1	253.1	44	110	1/2	88	145	1/2
500/250	500	560	254	304	44	110	3/4	88	145	3/4
500/300	500	560	304.7	354.7	44	110	3/4	88	145	3/4
600/300	600	660	304.7	354.7	44	110	1	88	145	1 1/4
600/350	600	660	355.6	405.6	44	110	1	88	145	1 1/4
700/400	700	760	406.3	456.3	44	110	1	88	145	1 1/4
800/500	800	860	508	558	44	110	1 1/4	88	145	1 1/4
1000/500	1000	1060	508	558	44	110	1 1/4	88	145	1 1/4
400/400	400	460	406.3	456.3	44	110	3/4	88	145	1
500/500	500	560	508	558	44	110	1	88	145	1 1/4
600/600	600	660	609.5	659.5	44	110	1	88	145	1 1/4
800/800	800	860	787.4	837.4	44	110	1 1/4	88	145	1 1/4
1000/1000	1000	1085	990.5	1060.5	66	145	1 1/4	132	180	1 1/4

Технически данни:

Двуредов топлообменник		Режим отопление					Режим охлаждане
Типоразмер		Т_{вх. в-х}= -12°С/88% r.H.; Т_вода= 80/60°С					Т_{вх. в-х}= 33°С/32% r.H.; Т_вода= 7/12°С
	V_в-х	Q_от	T_{изх. в-х}	dP_в-х	V_вода	dP_вода	Q_охл	T_{изх. в-х}	dP_в-х	V_вода	dP_вода
	[m³/h]	[kW]	[°C]	[Pa]	[m³/h]	[kPa]	[kW]	[°C]	[Pa]	[m³/h]	[kPa]
RWW 400/200-2	750	9.3	21	42	0.41	7.6	2.4	23	29	0.41	10
RWW 500/250-2	1200	15.2	22	44	0.67	24	4.2	22	31	0.7	35.3
RWW 500/300-2	1500	19	22	47	0.83	42.3	5	22	33	0.9	65
RWW 600/300-2	1800	23	22	46	0.99	20.7	6	22	33	1.02	29.9
RWW 600/350-2	2100	26	21	46	1.15	32.3	7	23	32	1.23	48.7
RWW 700/400-2	3000	36	21	52	1.61	33.7	9	23	35	1.31	32.8
RWW 800/500-2	4000	51	22	47	2.3	43	14	22	33	2.4	67
RWW 1000/500-2	5500	67	21	55	2.95	51.2	19	22	38	3.2	79.3
RWW 400/400-2	1500	20	23	42	0.85	54.2	5.5	22	30	0.93	85.2
RWW 500/500-2	2500	32	22	46	1.4	26	9	22	33	1.43	37.1
RWW 600/600-2	3500	44	22	45	1.93	21.7	12	23	31	2	31.1
RWW 800/800-2	6000	77	23	44	3.4	40	22	22	31	3.7	60
RWW 1000/1000-2	10000	136	24	54	5.97	25.9	38	21	43	6.6	37.3

Четириредов топлообменник		Режим отопление					Режим охлаждане
Типоразмер		Т_{вх. в-х}= -12°С/88% r.H.; Т_вода= 80/60°С					Т_{вх. в-х}= 33°С/32% r.H.; Т_вода= 7/12°С
	V_в-х	Q_от	T_{изх. в-х}	dP_в-х	V_вода	dP_вода	Q_охл	T_{изх. в-х}	dP_в-х	V_вода	dP_вода
	[m³/h]	[kW]	[°C]	[Pa]	[m³/h]	[kPa]	[kW]	[°C]	[Pa]	[mі/h]	[kPa]
RWK 400/200-4	750	15	45	83	0.66	6.5	4	19	61	0.64	7.9
RWK 500/250-4	1200	24	42	87	1.05	10	6.5	19	65	1.07	13.6
RWK 500/300-4	1500	30	41	92	1.3	11.4	8	19	69	1.32	15.3
RWK 600/300-4	1800	36	42	93	1.58	14.2	10	18	70	1.67	21
RWK 600/350-4	2100	42	42	93	1.84	14.4	12	18	70	1.95	21.2
RWK 700/400-4	3000	58	40	103	2.57	12.7	16	18	77	2.66	18
RWK 800/500-4	4000	78	41	95	3.5	5.7	20	19	70	3.3	6.8
RWK 1000/500-4	5500	106	40	110	4.65	11.1	28	19	80	4.7	14.4
RWK 400/400-4	1500	31	42	85	1.33	11.6	9	18	65	1.4	16.6
RWK 500/500-4	2500	51	42	93	2.4	39	15	17	70	2.5	63
RWK 600/600-4	3500	72	43	89	3.2	32	21	17	66	3.5	51.5
RWK 800/800-4	6000	123	43	88	5.4	35.1	35	17	67	5.98	56
RWK 1000/1000-4	10000	210	44	105	9.22	18.5	55	18	90	9.42	22.7

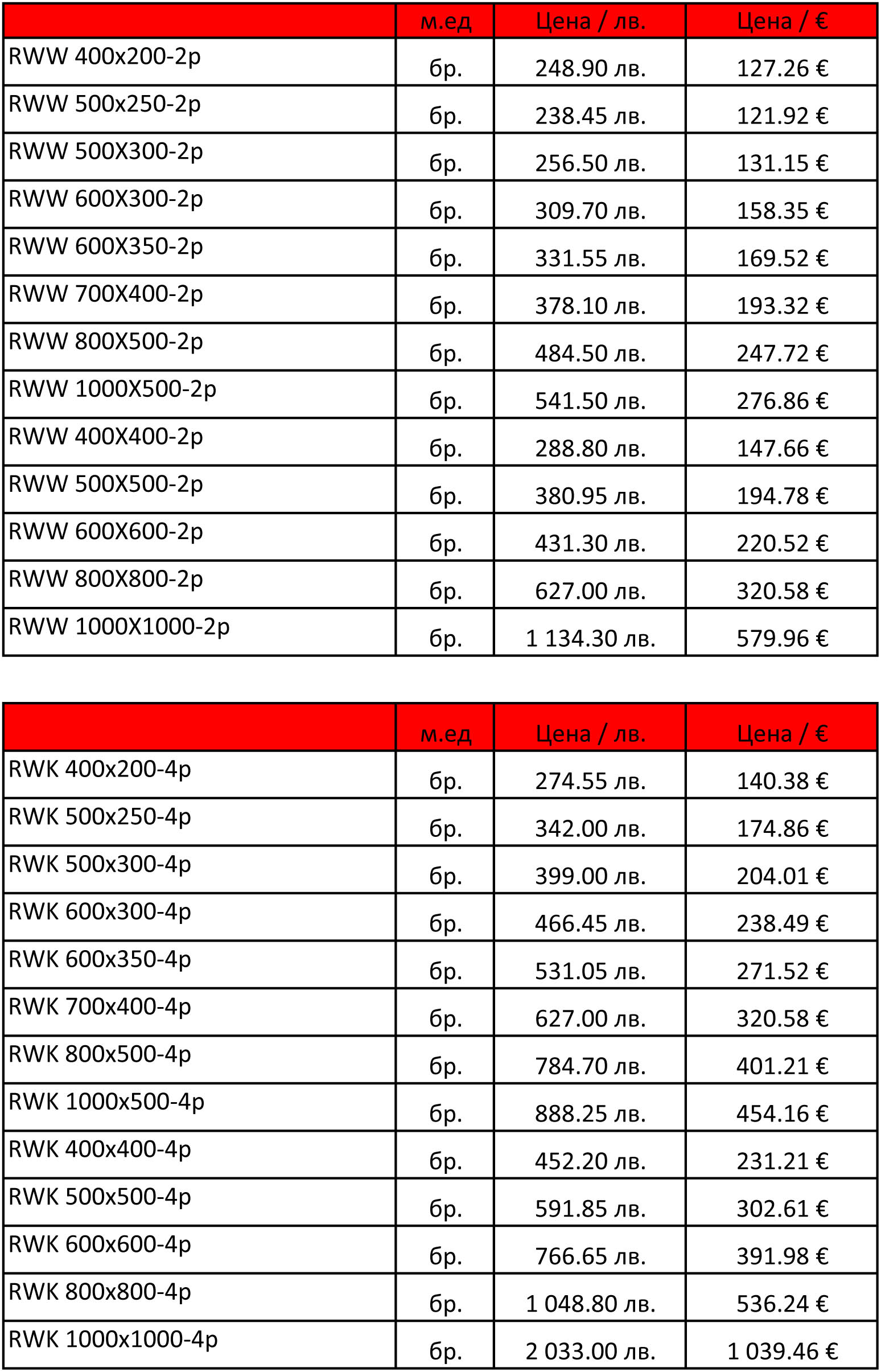

Цени:

Описание:

­

Запитване за продукта:
