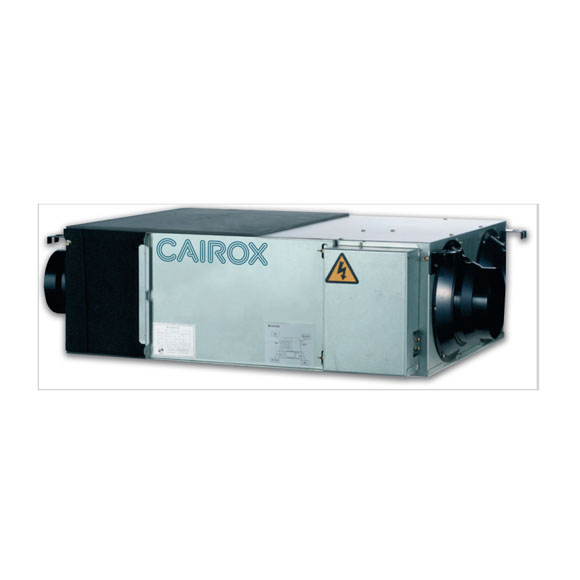

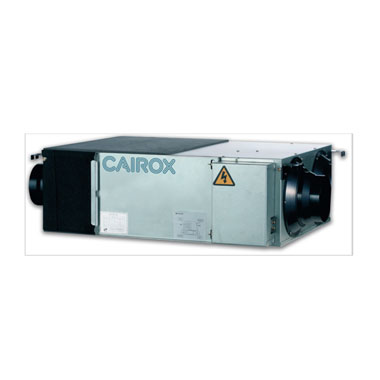

Вентилационно-рекуперативен блок • CHRU-DMTHA-A
Описание:
Проектирани са за управление на качеството на въздуха за постигане на оптимален комфорт при изграждане на вентилационни системи за магазини, офиси, ресторанти и др.
Дебит: 150 - 2000 m3/h
Дебит: 150 - 2000 m3/h
Характеристики:
Енергоспестяващ безшумен DC мотор, с управление с 10 скорости
Вентилация - подаване на пресен въздух и изхвърляне на отработен въздух с цел подобряване на микроклимата
Вентилация и филтриране на въздуха - вградените филтри с клас G3+F9 и ефективност над 96% пречиства въздуха от прах и дребни частици с размери от 2.5µm до 10µm
Възстановяване на енергията - вътрешният топлообменник използва топлината от отработения вътрешен въздух, за да затопли или охлади постъпващия свеж въздух до температура близка до стайната. Оползотворяване на топлината с ефективност до 82 %
Двоен сигнал за напомняне за смяна на филтъра - по ниво на замърсеност и за определен период В съответствие с Регламент (ЕС) № 1253/2014 и Делегиран регламент (ЕС) № 1254/2014
Разнообразие от серии и модели - широката продуктова гама осигурява гъвкава употреба в различни сгради и помещения
В комплекта е включен контролер за управление (серийно модел10307и опция моделLH-12130)
Вентилация - подаване на пресен въздух и изхвърляне на отработен въздух с цел подобряване на микроклимата
Вентилация и филтриране на въздуха - вградените филтри с клас G3+F9 и ефективност над 96% пречиства въздуха от прах и дребни частици с размери от 2.5µm до 10µm
Възстановяване на енергията - вътрешният топлообменник използва топлината от отработения вътрешен въздух, за да затопли или охлади постъпващия свеж въздух до температура близка до стайната. Оползотворяване на топлината с ефективност до 82 %
Двоен сигнал за напомняне за смяна на филтъра - по ниво на замърсеност и за определен период
Интелигентна система за управление, с опция за управление на CO2 и влажност, BMS управление
Автоматичен байпас с интелигентно управление по външна температура
Разнообразие от серии и модели - широката продуктова гама осигурява гъвкава употреба в различни сгради и помещения
В комплекта е включен контролер за управление (серийно модел10307и опция моделLH-12130)
Технически данни:
| Модел | CHRU-DMTHA 150(C) | CHRU-DMTHA 250(C) | CHRU-DMTHA 350(C) | CHRU-DMTHA 500(C) | CHRU-DMTHA 650(C) | CHRU-DMTHA 800(C) | CHRU-DMTHA 1000(C) | CHRU-DMTHA 1300(C) | CHRU-DMTHA 1500(C) | CHRU-DMTHA 2000(C) | ||
| Дебит | m3/h | 150 | 250 | 350 | 500 | 650 | 800 | 1000 | 1300 | 1500 | 2000 | |
| Свободен напор | Pa | 70 | 90 | 140 | 110 | 100 | 140 | 140 | 135 | 95 | 115 | |
| Ефективност на енталпия | Отопление | % | 60~65 | 62~71 | 62~70 | 63~72 | 60~67 | 63~71 | 60~68 | 58~71 | 63~71 | 60~68 |
| Охлаждане | % | 63~70 | 65~73 | 65~73 | 67~75 | 65~71 | 65~73 | 62~72 | 59~75 | 65~73 | 62~72 | |
| Температурна ефективност | % | 75~80 | 73~81 | 74~82 | 76~84 | 74~82 | 76~82 | 76~82 | 74~82 | 76~80 | 76~82 | |
| Шумово ниво | dB(A) | 31.5 | 34.5 | 37.5 | 39 | 41 | 42 | 43 | 43 | 50 | 51.5 | |
| Електрическо захранване | 220V / 1Ph / 50Hz | |||||||||||
| Консумирана мощност | W | 38 | 85 | 107 | 140 | 160 | 188 | 312 | 405 | 700 | 724 | |
| Клас на филтрите | G3+F9 | |||||||||||
| Управление | Стандартно | Да (7-дневен календар с часовник) | ||||||||||
| BMS (Modus) | Да | |||||||||||
| Тип на вентилатор | Енергоспестяващ BLDC вентилатор | |||||||||||
| Скорости на вентилатор (нагнетателен) | 10 скорости - индивидуално управление | |||||||||||
| Скорости на вентилатор (смукателен) | 10 скорости - индивидуално управление | |||||||||||
| Обезскрежаване | Да (Автоматичен с регулируеми граници) | |||||||||||
| CO2 управление | Наличен е контролер като опция (On / Off управление с регулируеми граници) | |||||||||||
| Тегло | kg | 25 | 27 | 33 | 38 | 62 | 72 | 81 | 81 | 147 | 167 | |
| Размери | дължина х широчина х височина | mm | 736 x 580 x 264 | 814 x 599 x 270 | 814 x 804 x 270 | 894 x 904 x 270 | 1186 x 884 x 388 | 1186 x 1134 x 388 | 1199 x 1134 x 388 | 1199 x 1216 x 388 | 1186 x 884 x 785 | 1186 x 1134 x 785 |
| Размер на въздуховоди | mm | Ø150 | Ø150 | Ø150 | Ø200 | Ø250 | Ø250 | Ø250 | Ø250 | - | - | |

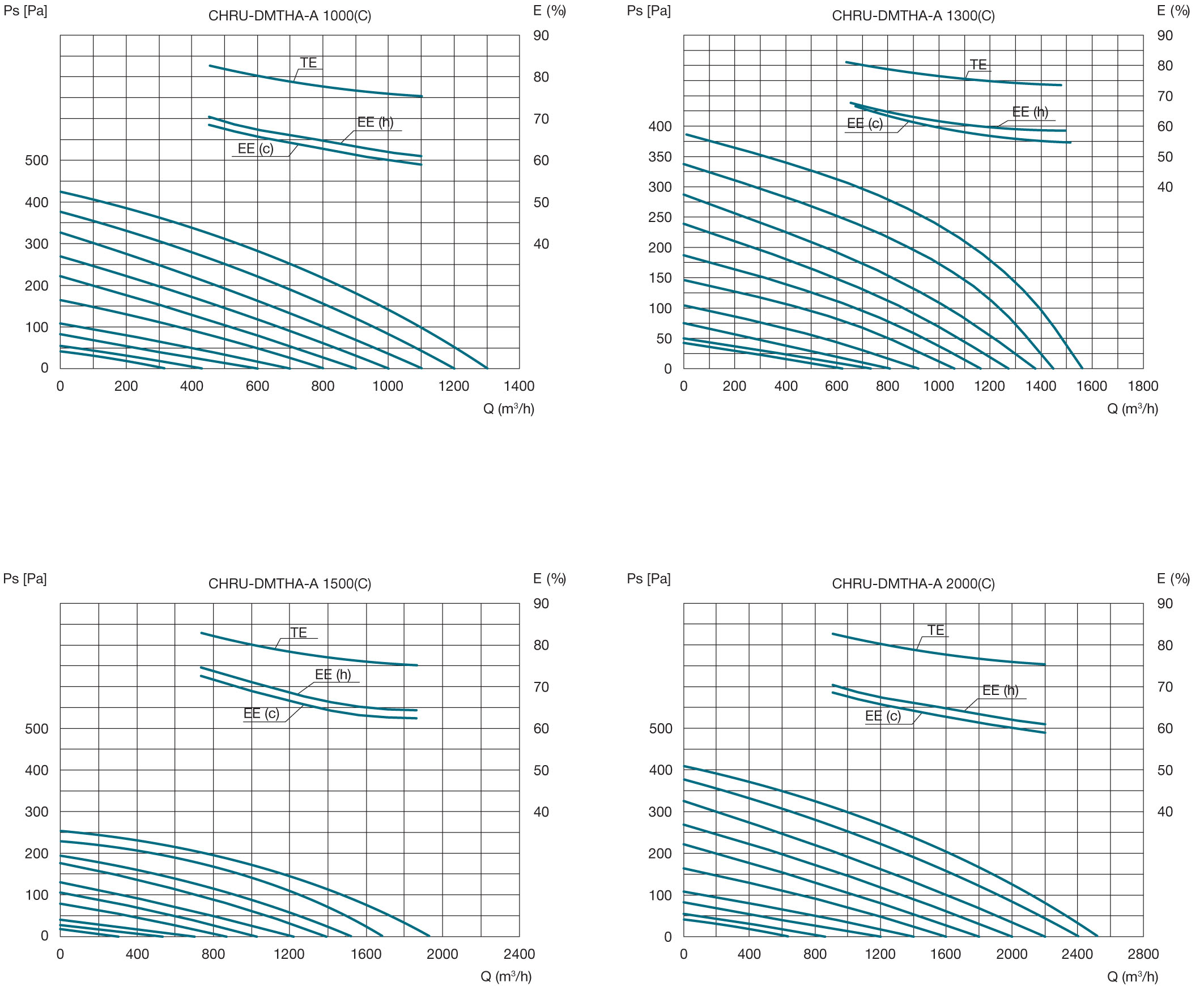

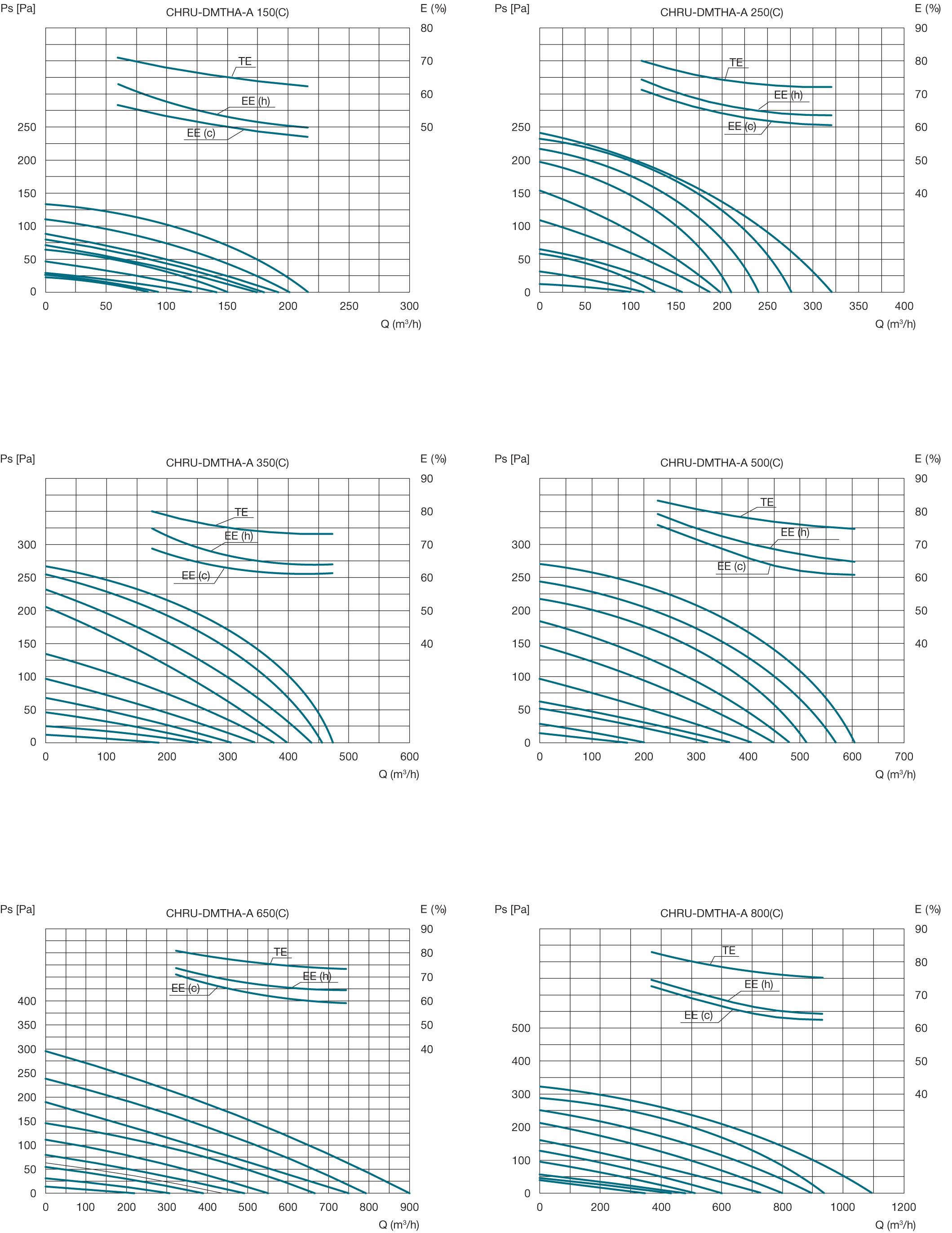

Работни характеристики:

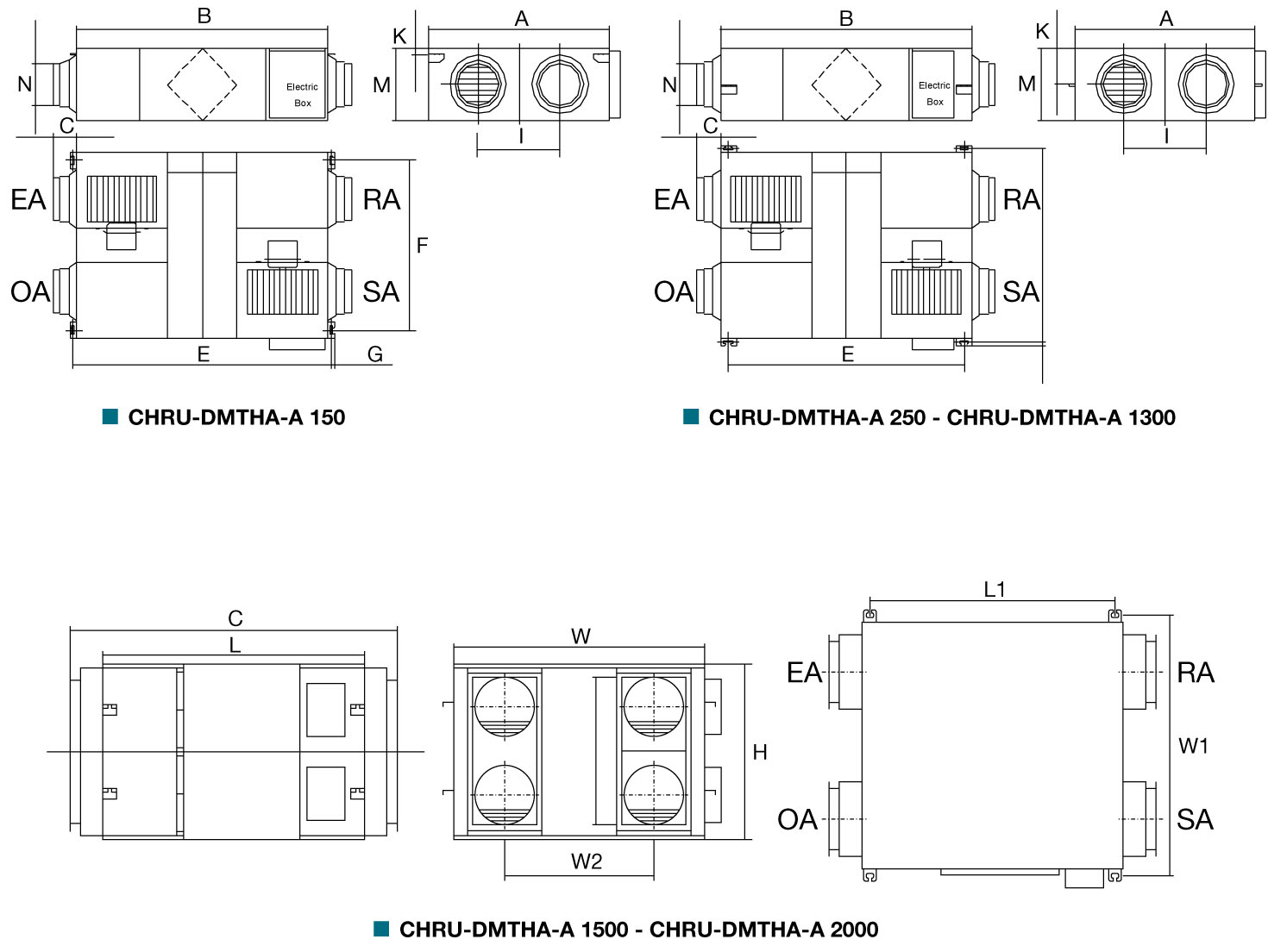

Размери:
| | A | B | C | E | F | G | I | K | M | N |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| CHRU-DMTHA 150(C) | 580 | 736 | 100 | 795 | 510 | 19 | 290 | 20 | 264 | Ø144 |
| CHRU-DMTHA 250(C) | 599 | 814 | 100 | 745 | 657 | 19 | 315 | 111 | 270 | Ø144 |
| CHRU-DMTHA 350(C) | 804 | 814 | 100 | 745 | 862 | 19 | 480 | 111 | 270 | Ø144 |
| CHRU-DMTHA 500(C) | 904 | 894 | 107 | 824 | 960 | 19 | 500 | 111 | 270 | Ø194 |
| CHRU-DMTHA 650(C) | 884 | 1186 | 85 | 1115 | 940 | 19 | 428 | 170 | 388 | Ø242 |
| CHRU-DMTHA 800(C) | 1134 | 1186 | 85 | 1115 | 1190 | 19 | 678 | 170 | 388 | Ø242 |
| CHRU-DMTHA 1000(C) | 1216 | 1199 | 85 | 1130 | 1273 | 19 | 621 | 171 | 388 | Ø242 |
| CHRU-DMTHA 1300(C) | 1216 | 1199 | 85 | 1130 | 1273 | 19 | 621 | 171 | 388 | Ø242 |
| | ||||||||||
| | C | L | L1 | W | W1 | W2 | H | |||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| CHRU-DMTHA 1500(C) | 1486 | 1186 | 1115 | 884 | 940 | 428 | 785 | |||
| CHRU-DMTHA 2000(C) | 1486 | 1186 | 1115 | 1134 | 1190 | 678 | 785 | |||
Забележки:
Ps = статично налягане
Q = въздушен дебит
E = ефективност
TE = температурна ефективност
EE (h)/(c) = ефективност на енталпия при отопление / охлаждане
Q = въздушен дебит
E = ефективност
TE = температурна ефективност
EE (h)/(c) = ефективност на енталпия при отопление / охлаждане

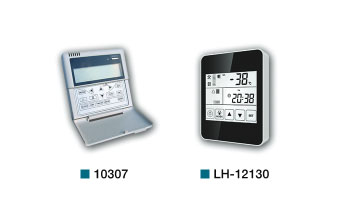

Контролер:
| Тип контролер | 10307 | LH-12130 |
| Дисплей на температура | OA/RA/SA/FR temp. | OA/RA/SA/FR temp. |
| Избор на скорост | Да | Да |
| Седмичен таймер | Да | Да |
| Външно включване/изключване | Да | Да |
| Управление на нагревател | Да | Да |
| Обезскрежаване | Да | Да |
| Управление на CO2 | Да | Да |
| Сигнал на филтър | Да | Да |
| Сигнал за грешка | Да | Да |
| Запаметяване на данни | Да | Да |
| Нощно free cooling | Да | Да |
| Интеграция с BMS | Да | Да |
| Управление на влажност | Не | Да |
| Управление на обезскрежаване | Да | Да |
| Следене на работно състояние | Да | Да |

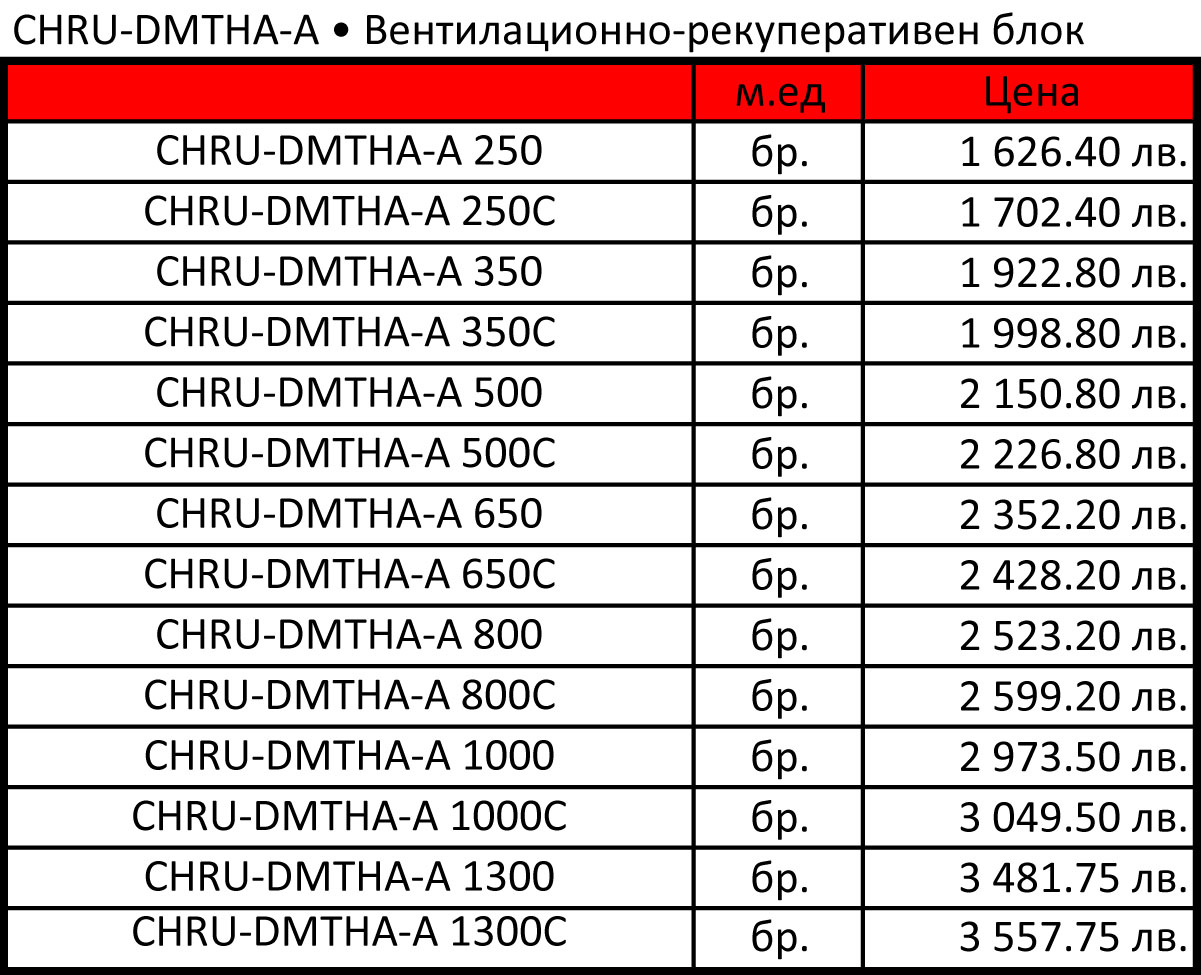

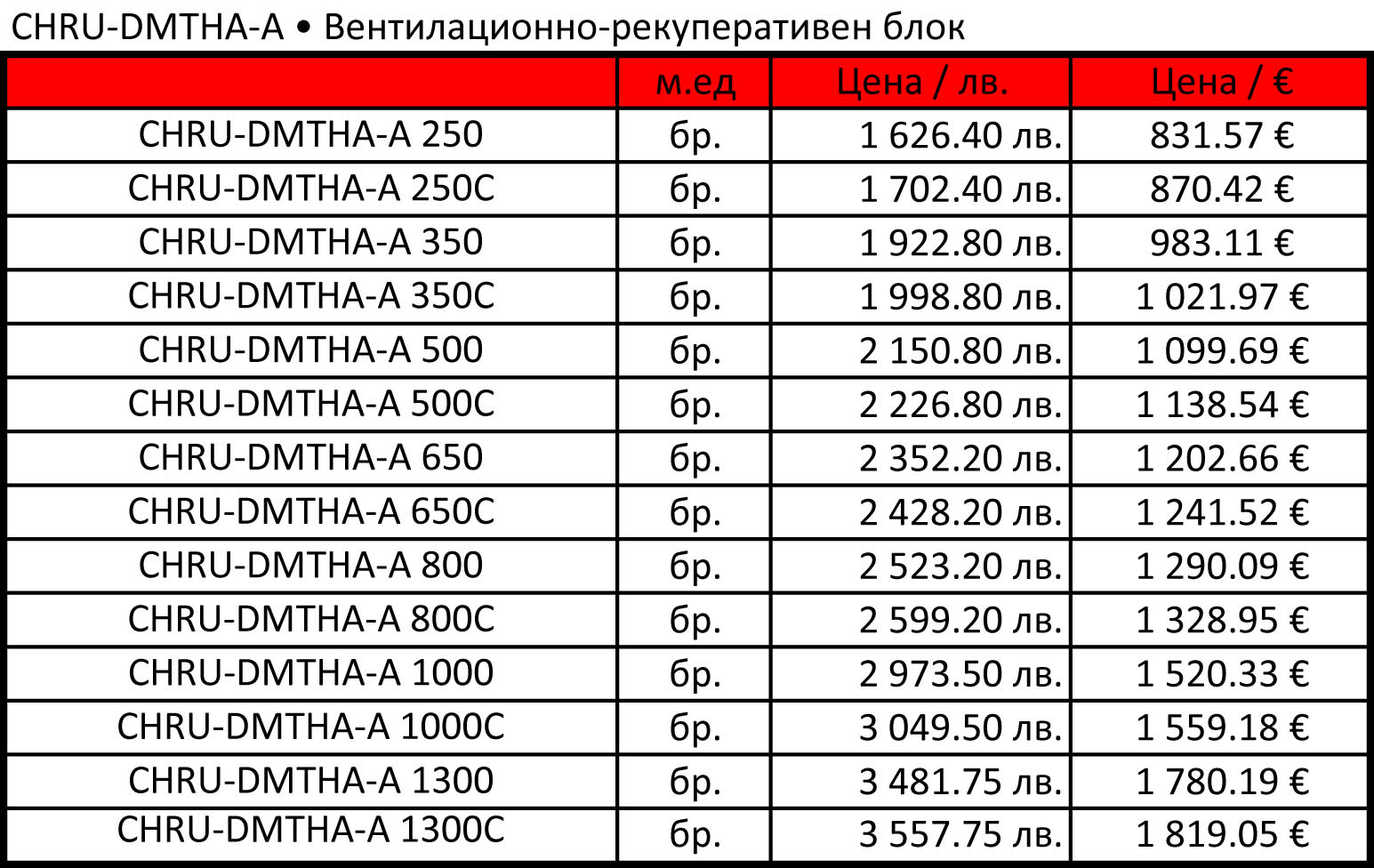

Цени:
