Plate-S • Осови вентилатори 3500-16000 m³/h

Описание:

Осови вентилатори за стенен монтаж.

Приложение:
- Вентилаторите са предназначени за пренос на големи въздушни обеми при ниско налягане, с възможност за монтаж на стена или панел. Използват се за вентилация на търговски и индустриални сгради и за охлаждане на електрически и хладилни инсталации

Конструкция:
- Стоманен корпус в съответствие със стандарт UNI EN 294
- Работна температура: -20°C / +50°C
- Посока на въздуха: от двигателя към импелера

Вентилатор/Импелер:
- Импелер с пластмасови лопатки, статично и динамично балансирани според стандарта DIN ISO 1940 / BS 6868-1

Мотор:
- Клас на защита: IP55
- Kлас на изолация: F
- Монофазен - 230V, 50Hz
- Трифазен - 230V/400V, 50Hz
- Вградена термозащита

Размери:

	ØA [mm]	BxB [mm]	CxC [mm]	ØD [mm]	E [mm]	F [mm]	ØG [mm]	Kg
31	310	390	350	10	110	170	365	6
35	360	440	400	10	110	170	410	6
40	410	500	450	10	110	170	465	7
45	460	560	510	10	110	175	510	9
50	510	650	580	10	110	175	570	10
56	570	700	630	10	130	210	630	16
63	640	800	730	12	130	210	700	19
71	710	850	800	12	130	220	770	20

Технически данни:

Модел	Полюси	Захранване	Дебит	Мощност	Ток	Мотор	Шум
			[m³/h]	[kW]	[A]		[dB(A)]
314 M	4	1Ph - 230V	2400	0,09	1	56	50
354 M	4	1Ph - 230V	3200	0,12	1.10	63	54
404 M	4	1Ph - 230V	5000	0,18	1.60	63	59
454 M	4	1Ph - 230V	6300	0,25	2.40	71	65
504 M	4	1Ph - 230V	9000	0.55	4.50	80	66
314 T	4	3Ph - 400V	2400	0.09	0.35	56	50
354 T	4	3Ph - 400V	3200	0.12	0.40	63	54
404 T	4	3Ph - 400V	5000	0.18	0.60	63	59
454 T	4	3Ph - 400V	6300	0.25	0.80	71	65
504 T	4	3Ph - 400V	9000	0.55	1.60	80	66
564 T	4	3Ph - 400V	12500	0.75	2	80	67
634 T	4	3Ph - 400V	14000	0.75	2	80	72
714 T	4	3Ph - 400V	17000	1.50	3.50	90L	76
506 T	6	3Ph - 400V	6000	0.18	0.70	71	55
566 T	6	3Ph - 400V	7900	0.25	1	71	58
636 T	6	3Ph - 400V	10500	0.37	1.30	80	63
716 T	6	3Ph - 400V	15000	0.75	2	90S	65
508 T	8	3Ph - 400V	4250	0.08	0.60	71	48
568 T	8	3Ph - 400V	6000	0.12	0.70	71	52
638 T	8	3Ph - 400V	8000	0.18	0.80	80	57
718 T	8	3Ph - 400V	11000	0.25	1.10	80	58

Работни характеристики:

Забележки:
Ps = налягане в mmH20
Q = дебит

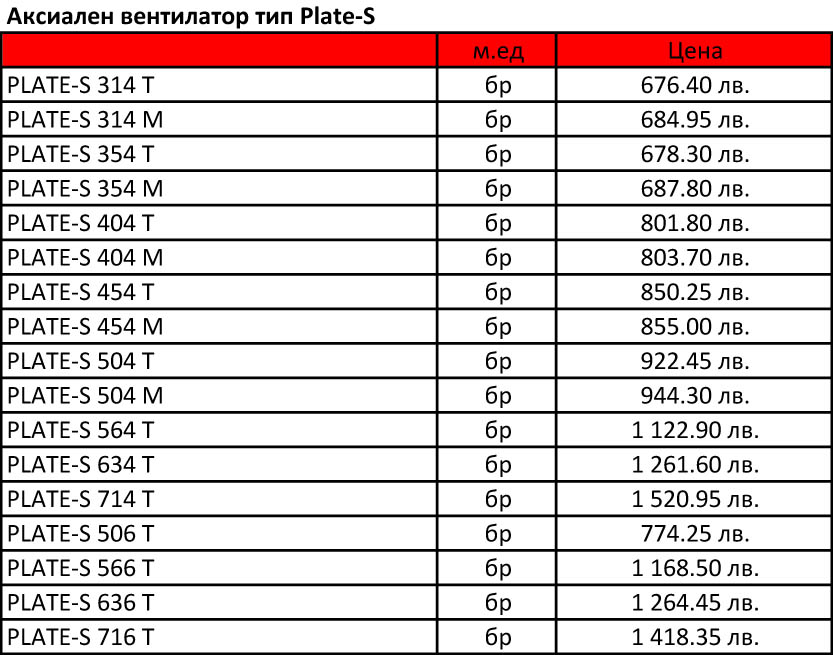

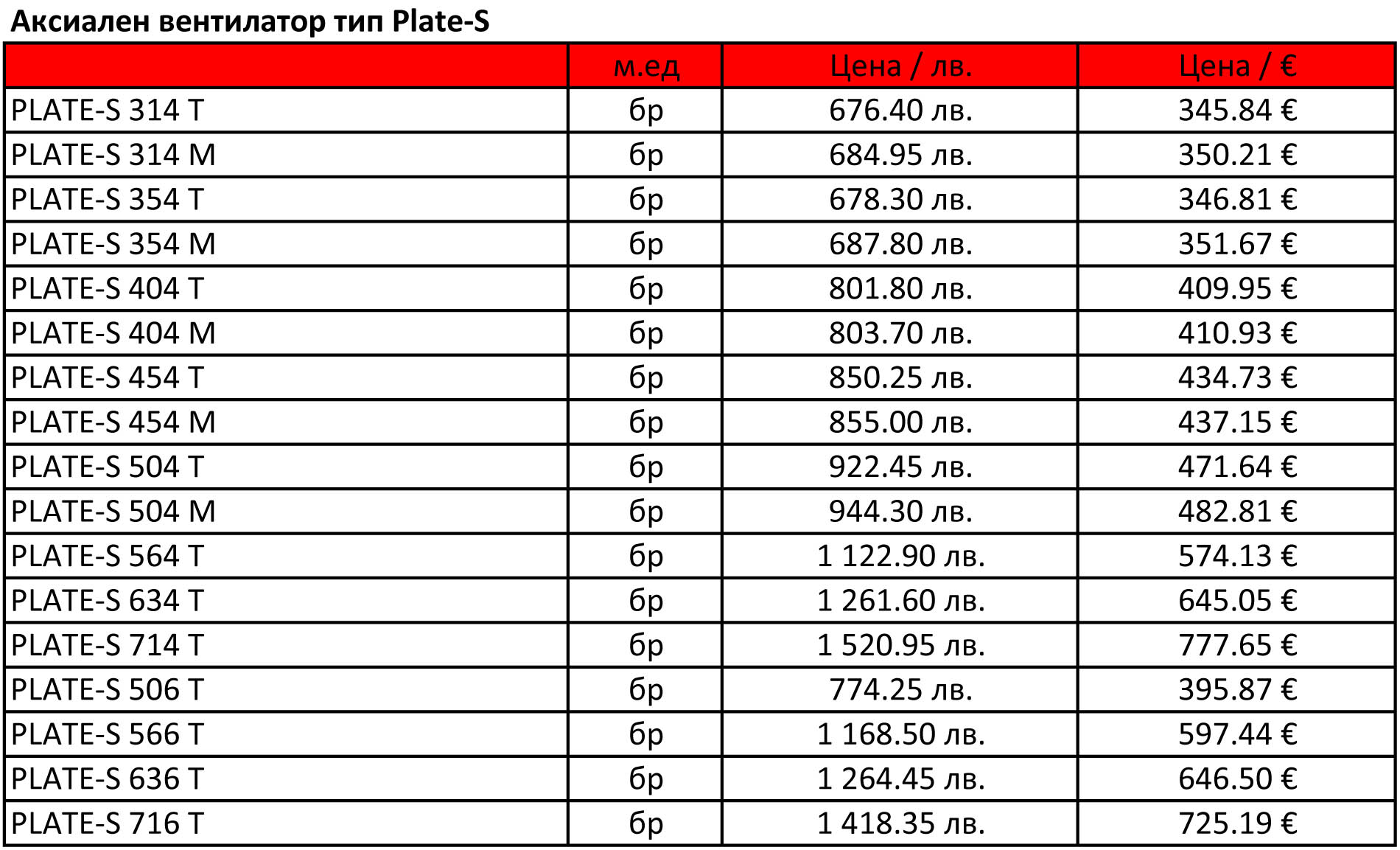

Цени:
