APFV-L • Осови вентилатори за стенен монтаж
Описание:
Приложение
- Вентилаторите от серия APFV-L са предназначени за използване в комбинирани смукателно-нагнетателни вентилационни системи за помещения с различно предназначение, в които се изисква постигане на високо ниво на въздушния поток при относително ниско съпротивление на системата
- Използването на съчмени лагери осигурява дълъг експлоатационен живот (40 000 часа)
- Посока на въздушния поток: от мотора към импелера (посоката на въртене не може да се променя)
- Монтаж: вграден във всички посоки
Устройство
- Стоманени корпус и импелер с полимерно покритие
- Клемната кутия е с възможност за отдалечено свързване
- Използват се дву- и четириполюсни монофазни или трифазни асинхронни мотори, оборудвани с вградена термозащита и автоматичен рестарт
- Клас на моторна защита: IP24
- Възможност за регулиране на оборотите
Опции
- Опции на мотор:
- 2 = 2 полюса
- 4 = 4 полюса
- M = монофазен
- T = трифазен
Аксесоари
- Регулатори на обороти, тип STL, MTY и BTRN
- Гравитационни клапи, тип VK
- Защитни решетки, тип BSV
Технически данни:
| | V/50Hz | RPM | Qmax [m³/h] | I [A] | P [W] | Lpa @ 3 m [dBA] | Tmin/max [°C] |
| APFV-L 200 2M | 230 | 2300 | 860 | 0.26 | 55 | 50 | -30/+60 |
| APFV-L 250 2M | 230 | 2400 | 1050 | 0.40 | 80 | 60 | -30/+60 |
| APFV-L 250 2T | 400 | 2600 | 1060 | 0.22 | 80 | 60 | -30/+60 |
| APFV-L 250 4M | 230 | 1380 | 800 | 0.22 | 50 | 55 | -30/+60 |
| APFV-L 250 4T | 400 | 1400 | 850 | 0.17 | 60 | 55 | -30/+60 |
| APFV-L 300 2M | 230 | 2300 | 2230 | 0.66 | 145 | 60 | -30/+60 |
| APFV-L 300 2T | 400 | 2350 | 2310 | 0.25 | 145 | 60 | -30/+60 |
| APFV-L 300 4M | 230 | 1350 | 1340 | 0.35 | 75 | 58 | -30/+60 |
| APFV-L 300 4T | 400 | 1380 | 1310 | 0.22 | 75 | 58 | -30/+60 |
| APFV-L 350 4M | 230 | 1380 | 2500 | 0.65 | 140 | 62 | -30/+60 |
| APFV-L 350 4T | 400 | 1380 | 2520 | 0.38 | 140 | 62 | -30/+60 |
| APFV-L 400 4M | 230 | 1380 | 3580 | 0.82 | 180 | 63 | -30/+60 |
| APFV-L 400 4T | 400 | 1380 | 3740 | 0.47 | 180 | 64 | -30/+60 |
| APFV-L 450 4M | 230 | 1350 | 4680 | 1.20 | 250 | 64 | -30/+60 |
| APFV-L 450 4T | 400 | 1360 | 5280 | 0.60 | 250 | 65 | -30/+60 |
| APFV-L 500 4M | 230 | 1300 | 7060 | 1.95 | 420 | 69 | -30/+60 |
| APFV-L 550 4M | 230 | 1300 | 8800 | 2.55 | 550 | 70 | -30/+60 |
| APFV-L 550 4T | 400 | 1350 | 9700 | 1.50 | 750 | 73 | -30/+60 |
| APFV-L 630 4M | 230 | 1360 | 11900 | 3.50 | 750 | 75 | -30/+60 |
| APFV-L 630 4T | 400 | 1320 | 12200 | 1.60 | 800 | 78 | -30/+60 |
| APFV-L 630 6M | 230 | 850 | 10900 | 2.40 | 540 | 72 | -40/+70 |

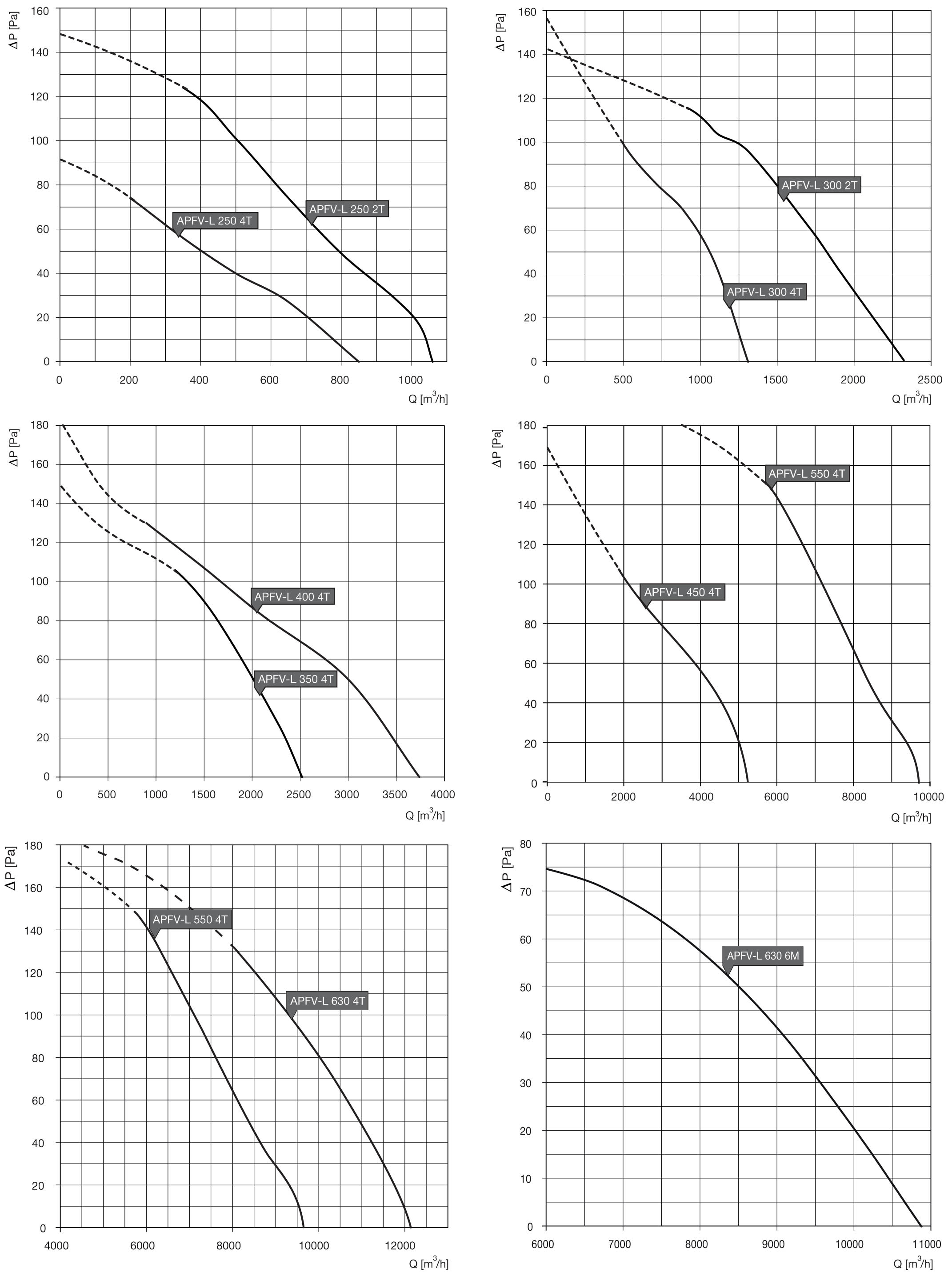

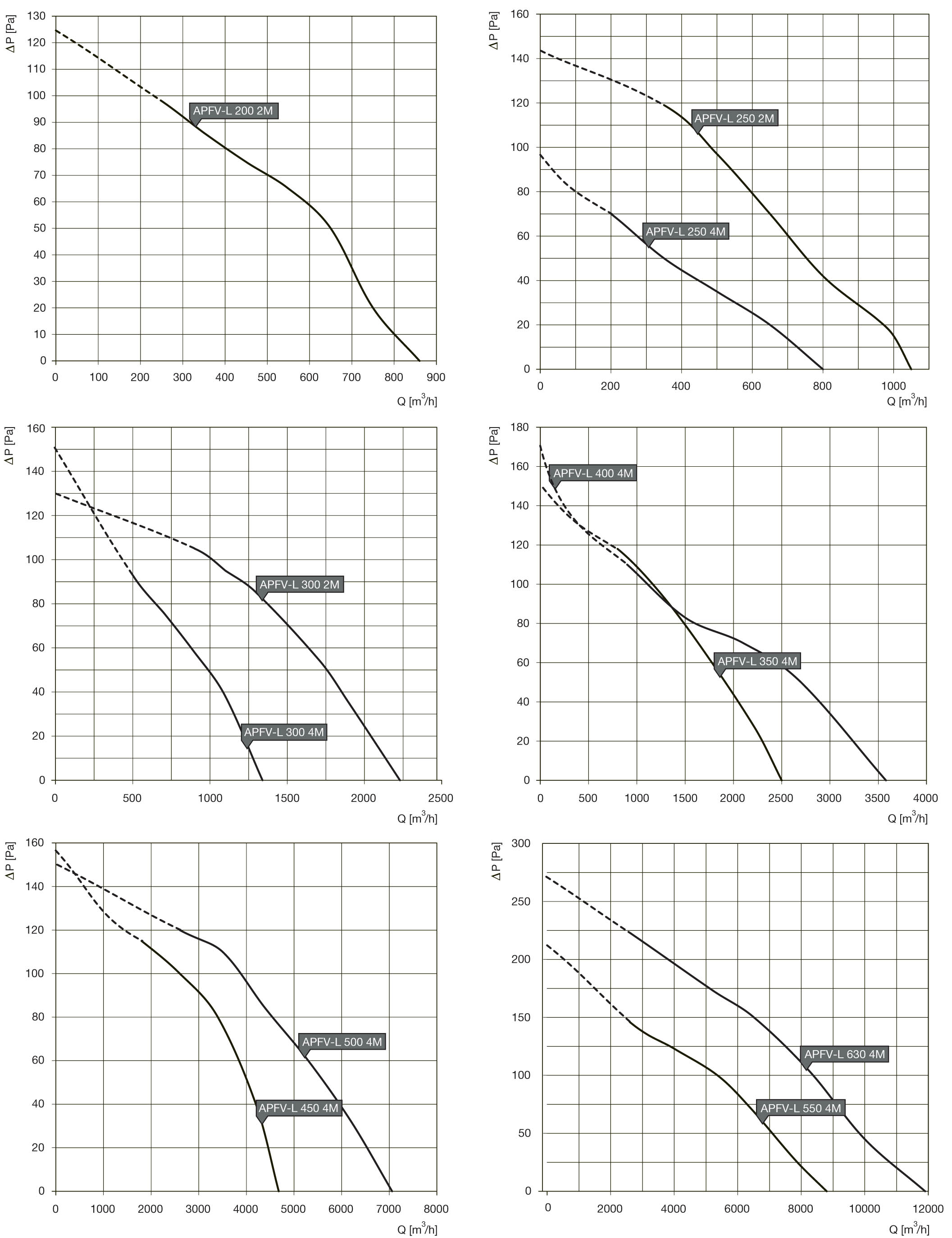

Работни характеристики:

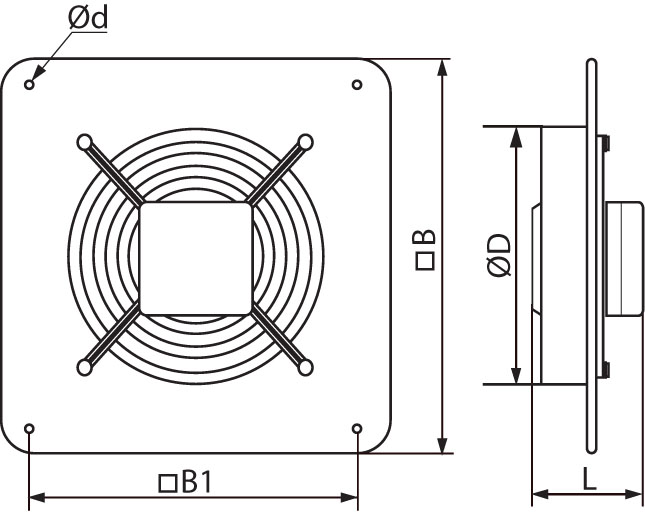

Размери:
| | ØD [mm] | Ød [mm] | B [mm] | B1 [mm] | L [mm] | kg |
| APFV-L 200 2M | 210 | 7 | 312 | 260 | 145 | 3 |
| APFV-L 250 2M | 260 | 7 | 370 | 320 | 155 | 4 |
| APFV-L 250 2T | 260 | 7 | 370 | 320 | 155 | 4 |
| APFV-L 250 4M | 260 | 7 | 370 | 320 | 155 | 3.50 |
| APFV-L 250 4T | 260 | 7 | 370 | 320 | 155 | 3.50 |
| APFV-L 300 2M | 326 | 9 | 430 | 380 | 195 | 6.10 |
| APFV-L 300 2T | 326 | 9 | 430 | 380 | 155 | 5.40 |
| APFV-L 300 4M | 326 | 9 | 430 | 380 | 195 | 5 |
| APFV-L 300 4T | 326 | 9 | 430 | 380 | 155 | 5.40 |
| APFV-L 350 4M | 388 | 9 | 485 | 435 | 200 | 7.80 |
| APFV-L 350 4T | 388 | 9 | 485 | 435 | 200 | 7.80 |
| APFV-L 400 4M | 417 | 9 | 540 | 490 | 240 | 8.80 |
| APFV-L 400 4T | 417 | 9 | 540 | 490 | 240 | 8.80 |
| APFV-L 450 4M | 465 | 11 | 576 | 535 | 250 | 10.50 |
| APFV-L 450 4T | 465 | 11 | 576 | 535 | 250 | 10.50 |
| APFV-L 500 4M | 520 | 11 | 655 | 615 | 260 | 14 |
| APFV-L 550 4M | 570 | 11 | 725 | 675 | 280 | 16.50 |
| APFV-L 550 4T | 580 | 11 | 725 | 675 | 260 | 16.50 |
| APFV-L 630 4M | 650 | 11 | 800 | 710 | 295 | 20 |
| APFV-L 630 4T | 650 | 11 | 800 | 710 | 295 | 22.6 |
| APFV-L 630 6M | 650 | 11 | 800 | 710 | 295 | 20 |
