ROOF-CM • Покривни взривозащитени вентилатори с хоризонтално изхвърляне

Описание:

Покривните взривозащитени вентилатори с хоризонтално изхвърляне.

Приложение:
- Този модел вентилатори се използват за вентилация на обществени и индустриални сгради

Устройство:
- Защитният капаке изработен от техно-полимер
- Импелер с обърнати назад лопатки, статично и динамично балансиран
- Директно куплирантрифазен мотор с вградена термична защита
- Моторът е извън въздушния поток
- Правоъгълна свързваща основа
- Взривозащитен вентилатор в съответствие със стандарт ATEX
- Клас на защита: IP55, клас на изолация: F

Аксесоари:

- Гравитационна клапаGS-RH

- Защитна решеткаRA-RH(при експлоатация на открито)

- ШумозаглушителSIL-RO

Опции:

- Взривозащитено изпълнение

Компоненти (схема):
1.Скоби за окачване
2. Капак
3. Мотор
4. Скоби на капак
5. Основа на мотор
6. Импелер
7. Защитна решетка
8. Скоби на решетка
9. Основа
10. Защитна решетка (аксесоар / задължителна при експлоатация на открито)

Размери:

	A	B	C	ØD	E	F	ØG	n°H
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
31	570	490	30	280	360	400	310	3	18
35	670	600	30	290	450	500	330	3	26
40	840	700	30	350	600	650	382	4	28
45	840	730	30	400	600	650	432	4	44
50	1000	840	35	450	710	760	485	5	58
56	1000	880	35	470	710	760	535	5	60
63	1200	980	35	550	870	930	580	6	48
71	1200	1030	35	600	870	930	634	7	109

Технически данни:

	4p - 1500 RPM - 3Ph 400V 50Hz
	Qv	Pm	I	M	Lw
	[m³/h]	[kW]	[A]		[dB(A)]
ROOF-CM 314 T ATEX	1800	0.12	0.4	63	56
ROOF-CM 354 T ATEX	2850	0.25	0.8	71	59
ROOF-CM 404 T ATEX	3950	0.37	1.2	71	63
ROOF-CM 454 T ATEX	5750	0.75	2.0	80	67
ROOF-CM 504 T ATEX	7500	1.10	2.8	90	71

	6p - 1000 RPM - 3Ph 400V 50Hz
	Qv	Pm	I	M	Lw
	[m³/h]	[kW]	[A]		[dB(A)]
ROOF-CM 316 T ATEX	1450	0.09	0.45	63	47
ROOF-CM 356 T ATEX	2050	0.18	0.7	71	50
ROOF-CM 406 T ATEX	2550	0.18	0.7	71	54
ROOF-CM 456 T ATEX	3500	0.37	1.3	80	58
ROOF-CM 506 T ATEX	5000	0.37	1.3	80	63
ROOF-CM 566 T ATEX	7800	0.75	2.0	90	65
ROOF-CM 636 T ATEX	11000	1.10	3.0	90	66
ROOF-CM 716 T ATEX	16000	2.20	5.0	112	71

	8p - 750 RPM - 3Ph 400V 50Hz
	Qv	Pm	I	M	Lw
	[m³/h]	[kW]	[A]		[dB(A)]
ROOF-CM 408 T ATEX	1950	0.08	0.5	71	48
ROOF-CM 458 T ATEX	2350	0.18	0.8	80	54
ROOF-CM 508 T ATEX	4000	0.25	1.1	80	55
ROOF-CM 568 T ATEX	5550	0.37	1.4	90	56
ROOF-CM 638 T ATEX	7900	0.55	2.0	90	59
ROOF-CM 718 T ATEX	12000	0.75	2.3	100	63

Qv - дебит
Pm - мощност
I - ток
M - мотор
Lw - шумово ниво

Пояснение:
p - полюси
T - общо

Работни характеристики:

Забележки:
- Ps = налягане
- Q = дебит

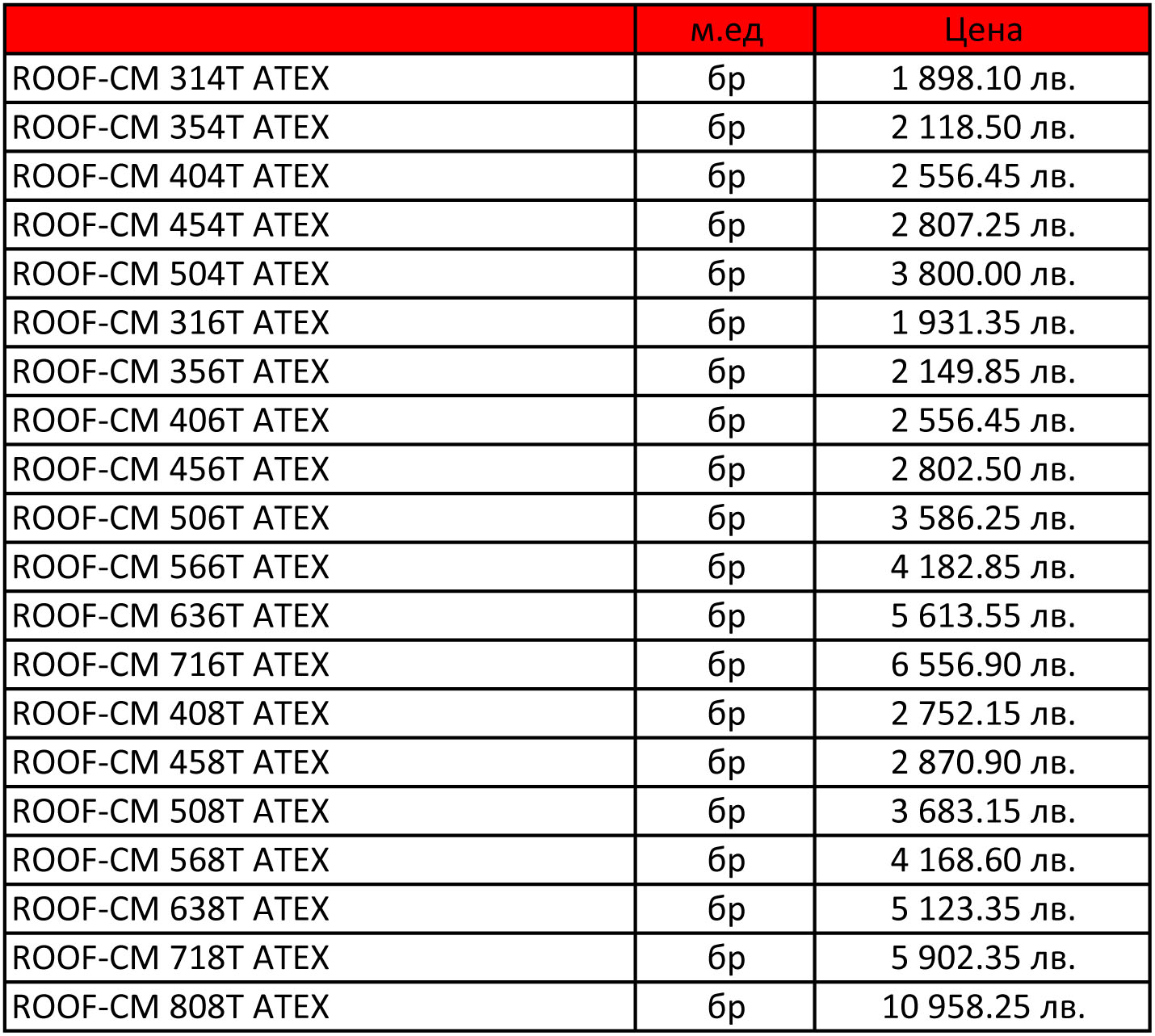

Цени:

Описание:

Запитване за продукта:
